Zitat : Her Masters Voice hat am 26 Okt 2012 09:55 geschrieben :

was macht denn das Relais da drin? Dient es nur dazu den armen 4017 zu stressen?

Den nutze ich um den IC zu resetten......
Oder geht das noch simpler und ich raff es gerade noch nicht...???

Zitat :

Ich werde einen 16 Beiner nehmen sprich 4017

Wie ich bereits erwähnte, wirst du damit nicht auskommen.
Z.B. brauchst du schon zusätzlich die Optokoppler, weil es dir nicht gelingt allein mit dem 4017 das PWM-Signal zu schalten.
Darüberhinaus willst du ja mit beiden Flanken des Digitalsignals weiterschalten. Das gelingt dir mit dem 4017 allein auch nicht, weil der entweder von der steigenden oder von der fallenden Flanke gesteuert wird.

Zitat : perl hat am 26 Okt 2012 10:05 geschrieben :

Zitat : Ich werde einen 16 Beiner nehmen sprich 4017 Wie ich bereits erwähnte, wirst du damit nicht auskommen. Z.B. brauchst du schon zusätzlich die Optokoppler, weil es dir nicht gelingt allein mit dem 4017 das PWM-Signal zu schalten. Darüberhinaus willst du ja mit beiden Flanken des Digitalsignals weiterschalten. Das gelingt dir mit dem 4017 allein auch nicht, weil der entweder von der steigenden oder von der fallenden Flanke gesteuert wird.

Öhm habe ich das nicht geschrieben... :

icewulf hat am 26 Okt 2012 09:50 geschrieben :

Ich werde einen 16 Beiner nehmen sprich 4017 in Kombination mit ein paar PhotoMOS-Relais um das Signal sauber vom Schaltkreis zu trennen.

Zitat :

Öhm habe ich das nicht geschrieben... :

Doch, das hast du, und ich habe es auch gelesen.
Nur kommst du eben ohne diese Dinger nicht aus, und ich zähle solche Hilfskonstrukte bei dem Umfang einer Schaltung mit.
Die Verwendung des Relais um einen Reset-Impuls zu erzeugen ist natürlich unter aller Kanone.
Wird so auch nicht funktionieren.

Zitat :

Die Verwendung des Relais um einen Reset-Impuls zu erzeugen ist natürlich unter aller Kanone. Wird so auch nicht funktionieren.

Mhhhh ok Was wäre denn eine Saubere Lösung in deinen Augen..

Ok ich habs gerade nochmal geändert das Relais Raus und am Reset einfach den Ausgang Nr 4 aufgelegt.... Im EWB läuft das fehlerfrei...

[ Diese Nachricht wurde geändert von: icewulf am 26 Okt 2012 10:28 ]

Zitat :

.. Im EWB läuft das fehlerfrei...

Das lasse ich jetzt mal unkommentiert. Ich sehe durchaus Diskrepanzen.

Es ist zweckmäßig mit einer Beschreibung des Projektes anzufangen: Was hat man, was kann man, was will man erreichen?
Wenn man gleich halbgare Lösungen einbringt "mit Relais", "PhotoMOS", "CD4017" landet man schnell in einer Sackgasse.

Demgemäß würde ich ganz gerne wissen um was es hierbei geht, welche Komponenten müssen verwendet werden, was kannst du bezüglich Elektronik, sind noch Erweiterungen zu erwarten.

Vielleicht erklärst du einem Dummen auch mal, was eine "handelsübliche Pistolenfernsteuerung" ist.

Zitat :

Vielleicht erklärst du einem Dummen auch mal, was eine "handelsübliche Pistolenfernsteuerung" ist.

Siehe Bild Anhang...nur das meine Für den 3ten Kanal noch einen Simplen Schalter hat... Funktion An..Aus

Zitat :

Demgemäß würde ich ganz gerne wissen um was es hierbei geht, welche Komponenten müssen verwendet werden, was kannst du bezüglich Elektronik, sind noch Erweiterungen zu erwarten.

Ich hab nen Lötkolben, Lötzinn, eine Entlötpumpe....
Ich weis was eine Diode, ein Widerstand, ein Relais ist, ach ja, einen Kondensator kenne ich auch noch....

Simple Schaltungen mit Relais, Leuchtdioden usw habe ich auch schon gelötet. mit ICs hatte ich bis jetzt nichts am Hut.

Als Erweiterung ist bei meiner Problemstellung maximal ein weiterer Ausgang zu erwarten der in der 4017er Lösungsidee theoretisch ja problemlos machbar ist...

Zitat :

nur das meine Für den 3ten Kanal noch einen Simplen Schalter hat... Funktion An..Aus

Also kein Taster, sondern rastend.

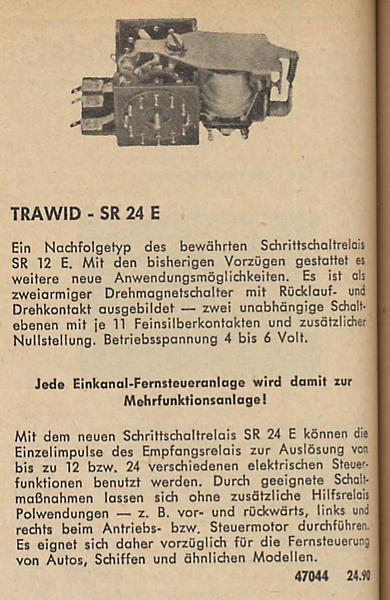

Deshalb möchtest du, dass die Logik bei jeder Flanke weiterschaltet, sonst müsstest du jedesmal komplett hin- und herschalten?

Was ist das denn für ein geheimnisvolles Gerät, das du da steuern willst?

P.S.:

Zitat :

Ich hab nen Lötkolben, Lötzinn, eine Entlötpumpe....

Ein Meßgerät hast du nicht?
Solltest du aber ...


[ Diese Nachricht wurde geändert von: perl am 26 Okt 2012 12:27 ]

Zitat :

Zitat : Ich hab nen Lötkolben, Lötzinn, eine Entlötpumpe.... Ein Meßgerät hast du nicht? Solltest du aber ...

Habe ich auch.. sagen wir einfach das Grundlegende ist da...
Wenn du es genauer wissen willst komm auf nen Kaffee vorbei

Zitat :

Also kein Taster, sondern rastend. Deshalb möchtest du, dass die Logik bei jeder Flanke weiterschaltet, sonst müsstest du jedesmal komplett hin- und herschalten?

Genau ein Schalter der Rastet. Vom Prinzip her ist die Idee schon an jeder Flanke weiterzuschalten. Ist bequemer als Jedes mal hin und her...

Grundlegend:
Der Schalter auf der off Position bewirkt wenn ein Servo an dem Kanal angeschlossen Einen Ausschlag von 45 Grand nach Links ein Einschalten bewirkt ein Ausschlag des Servos von 45 Grad nach Rechts.

Aktuell:
Einen Schaltbaustein der Diese Signale verarbeitet und 2 Optokoppler statt des Servos bedient hab ich schon in Betrieb. An die Optokoppler würde ich die Restliche Schaltung anschliessen.

Zitat :

Was ist das denn für ein geheimnisvolles Gerät, das du da steuern willst?

Das hier war der Prototyp:

http://youtu.be/MIeSm7hy48A

Ein Dummes RC Auto mit einem Heckheber wie ein Traktor und Anbaugeräten.

Das Aktuelle Gerät ist ein Eigenbaufahrzeug was ebenfalls über einen Heckheber Verfügt und über den weiteren Servokanal sollen z.b. Anbaugeräte eingeschaltet Werden. Oder Später nochmal ein Frontheber oder ein Räumschild Angesteuert werden.


[ Diese Nachricht wurde geändert von: icewulf am 26 Okt 2012 13:26 ]

So noch eine dumme Frage von mir....

Ich bin nun soweit das ich fast fertig bin, der 4017 ist das ideale Spielzeug für meine Idee zum Schalten der Signale benutze ich 5 AQV212

An sich funktioniert meine Schaltung, nur hin und wieder springen die Ausgänge hin und her oder ich habe ein 1A Lauflicht :):(

Das sollte es ja nicht sein.

So wie ich das sehen fehlt mir ein Kondensator in meinem Aufbau um den Gleichstrom zu glätten. (nein ich nehm kein Bügeleisen dafür:)

Jetzt mein Problem, welche Kapazität- bzw welchen Kondensator nehme ich dafür? Anliegen tun am 4017 ca 6-7 Volt.

Offtopic :

Zitat : Anliegen tun Auahhh...

Typischerweise wird dafür ein 100nF bzw. 1µF Keramik-Kondensator verwendet. Dieser wird so eingelötet, dass die Anschlussbeinchen möglichst kurz werden. Da die Versorgungspins an den meisten Logik-ICs oben rechts und unten links liegen, bietet es sich an, den Kerko diagonal auf der Rückseite zu verlegen.




_________________
Theoretisch gibt es zwischen Theorie und Praxis keinen Unterschied. Praktisch gibt es ihn aber.

Zitat : Offroad GTI hat am 29 Nov 2012 11:07 geschrieben :

Offtopic : Zitat : Anliegen tun Auahhh...

:wawand "Am IC liegen 6-7V an.. besser?

Zitat : Offroad GTI hat am 29 Nov 2012 11:07 geschrieben :

Typischerweise wird dafür ein 100nF bzw. 1µF Keramik-Kondensator verwendet. Dieser wird so eingelötet, dass die Anschlussbeinchen möglichst kurz werden. Da die Versorgungspins an den meisten Logik-ICs oben rechts und unten links liegen, bietet es sich an, den Kerko diagonal auf der Rückseite zu verlegen.

Rückseite fällt hier leider aus. Also daneben setzen und den kürzesten Weg nehmen....

Offtopic :

Zitat : Am IC liegen 6-7V an.. besser? Ja, wesentlich. Hört sich doch gleich viel besser an, was?

Zitat :

Also daneben setzen

Oder darüber.
Wenn der 4017er gesockelt ist, kannst du ihn ja auch darin verstecken.
