Hallo,
der Diodenwiderstand ist klar, sollte aber nicht Bestandteil der Diskussion sein.
Naja der Triac hat einen maximalen Gatestrom von 5mA.

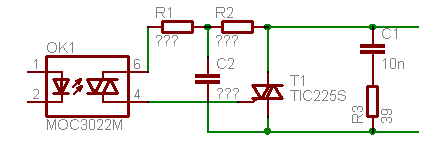

Die Widerstandswerte gelten doch aber nicht für beide Widerstände, ausserdem wie ist der Kondensator zu bemessen, sicherlich alles mit ausreichender Toleranz. Kann jemand eigentlich die Funktionsweise erklären (Nicht vom Triac), also wie und wann der Kondensator sich auflädt und ablädt; so ungefähr kann ichs mir schon denken, aber nicht genau.

viele grüsse
strohmas

_________________

So ich das richtig erfasse, dient das RC-Glied dazu, die Spitzen, die die induktive Last erzeugt, auszusieben, ansonsten kann der Triac wild zünden, was ihn bei induktiver Last schnell zerstören kann.
Laß einfach mal den Kondensator weg und sieh dir das Schaltverhalten an.

Bei reiner ohmscher Last kann man sich den Kondensator eigentlich sparen. Zu Fehlzündungen kann es dann aber bei sehr schlechter Netzqualität kommen. Da kommt es ganz auf den Einsatzzweck und -ort an.

Wegen der Gefahr eines zu hohen Gate-Stroms und meinen diesbezüglichen Erfahrungen würde ich dazu tendieren, eher höhere Widerstandswerte zu nehmen.
Ich würde es erstmal mit den Werten aus dem Datenblatt versuchen, wobei ich für R2 aber zuerst mal austesten würde, ob das mit 4k7 auch noch sicher zündet (wenn ich mal von einem effektiven Diodenwiderstand von einigen 100R ausgehe). Das würde in jedem Fall den Triac schonen.

Hope this helps.
