Hallo Tom,

eigentlich sollte sowas mit einen 555 timer leicht zu machen sein.

Du kannst einen Stromkreis unterbrechen, der Spannung an PIN 2 liefert. Dadurch wird 555 getriggert. Wenn an PIN 6 ein großer Kondensator von ca. 47uF Tantal hängt, und Vcc durch 10MOhm Widerstand dorthin muß, hat es ungefähr T(s)=1,1 x R x C Zeit, um die Abschaltspannung zu erreichen: 8,6 min. Denk daran, PIN 6 mit PIN 7 zu verbinden, da nach dem Abschalten der Kondensator wieder entladen werden muß, sonst funzt das Ding nur einmal.

Viel Spaß!

Andreas

Hallo,

danke @ aswart für deine Antwort. Ich werds mal so versuchen. Hab noch ne kleine Frage: Was heißt Tantal? Sorry dass ich vielleicht sowas nicht weiß aber ich kann mit dem Begriff nichts anfangen *auchgleichbeigooglesuch*

@DurstigerOlm80: Tja wenn du meinst? Aber du hast sicherlich kein Problem wenn du ein ganzes Haus beheizt hast und ne normal große Tür nach draußen offen steht...ist ja kaum Verschwendung, oder? Danke dir aber dennoch für deine Antwort...


c ya
Der Tom

Ich würde nur versuchen die Leute ohne "elektrische Fußfesseln" dazu zu bringen, die Türe zu schließen. Solle doch möglich sein.

Hallo Tom,

TANTAL 22/35 Tantal-Kondensator, Rm 5, 22µF/35V 1.45

gibts überall.

Andreas

Hallo,
hier eine ganz einfache Schaltung, die genau das macht, was Du forderst.
An die Tür baust Du einen Schalter, der die Spannungsversorgung einschaltet.
Dann läd sich der Kondensator über den Widerstand langsam auf und wenn er ca. 0,7 Volt hat , wird der Transistor geschaltet, und das Relais (oder Dein Summer)tritt in Funktion.
Wenn die Tür innerhalb der Zeit wieder geschlossen wird hat die elektronik keine Spannung mehr und nichts passiert.
Für den Widerstand kannst Du auch einen Trimmer einsetzen, um die Verzögerungszeit einstellen zu können.
Reicht Dir die Zeit nicht aus, dann nimm für den Kondensator einen größeren Wert.
Gruß
Peter

Hochgeladenes Bild : Türalarm.gif

Hallo,

danke für die vielen Antworten. So ich war heut nochmal im Conrad und hab mir erstmal nen neuen 555, paar Widerstände und nen normalen 47uF Elko geholt. Das mit dem Tantral hatte ich vergessen *verdammt* *g*. Werde am Montag also nochmal hin gehen. Zwischenzeitlich versuch ich es mal mit der Schaltung von Otiffany - danke :). Vielleicht reicht das ja schon aus. Wie kann ich errechnen wie lange die Einschaltverzögerung dauert?

Danke.

c ya
Der Tom

Hallo,
die Werte die ich angegeben habe bringen eine Verzögerungszeit von ca. 7-9 Sek bei 12 Volt.
Die Zeit dürfte sich etwas erhöhen, weil Du nur 9 Volt hast.
Wenn Du mehr Zeit brauchst, dann nimm für den Widerstand ein 1 M Trimmer und für den Kondensator 470 µF.
Dann kannst Du Dir die Zeit einstellen.
Gruß
Peter

Hallo,
ich habe noch eine kleine Verbesserung einfließen lassen.
Es könnte sein, daß ohne diesen zusätzlichen Widerstand der Alarm beim 2. Türöffnen (kurz hintereinander), der Alarm sofort oder schon nach zu kurzer Zeit ausgelöst würde, da der Kondensator sich zu langsam entläd.
Der endschalter hat ja Schließer und Öffner, warum soll man nicht den Öffner mit verwenden!?
Gruß
Peter

Hochgeladenes Bild : Türalarm 2(verbessert).gif

Hallo Tom und Peter,

erst Mal zum Kondensator, der ein tantal sein sollte, damit er die Ladung länger hält. Die Zeitkonstante kannst Du errechnen mit 1,1 x R x C.
Übrigens habe ich mich ungenau ausgedrückt: an PIN 2 mußt Du die Spannung kurz auf Masseniveau bringen, dann wird der 555 getriggert. Also von der Spannungsquelle eine Leitung zum Türschalter, von da aus zurück an Bein 2.

Die Idee von Tom ist noch einfacher, sieht gut aus. Das Prinzip ist dasselbe.

Viel Spaß beim Basteln.

Andreas

Hallo,
Du brauchst keinen Tantal für eine Schaltung mit dem NE555.
Ein gewöhnlicher Elko reicht.
Nur bedenke, daß die Schaltung mit dem 555 dauernd Strom zieht.
Da Du ja eine Batterie einsetzen willst hat das schon eine gewisse Bedeutung!
Wenn`s denn schon sein muß, dann nimm die CMOS-Ausführung des 555.
Gruß
Peter

Hi.

Danke nochmal für die Anworten. Ich denke ich versuch erstmal die einfachere Variante ohne 555 :)

Danke

Der Tom

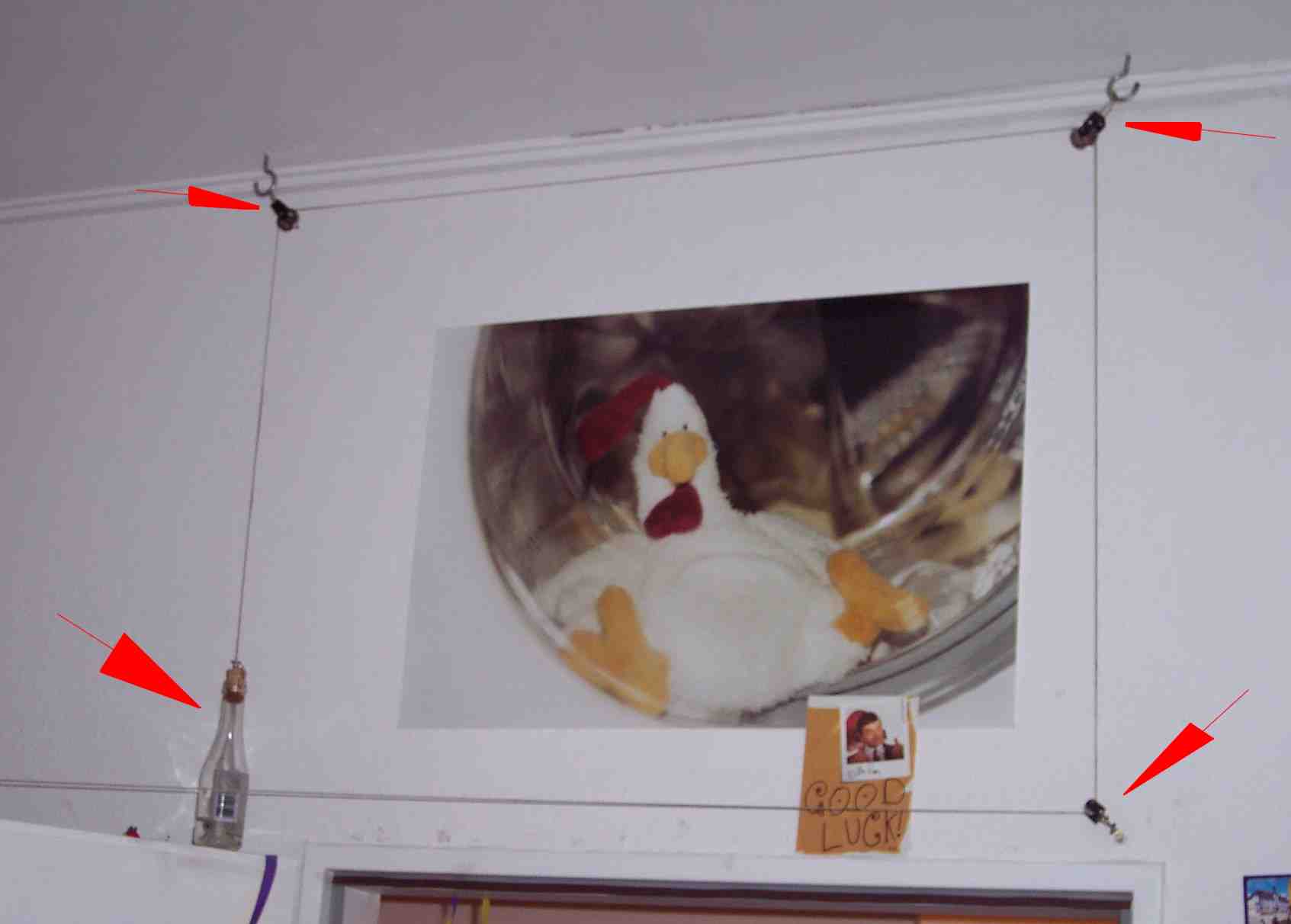

Also, um dem Lern- und Basteltrieb zu folgen, ist das bestimmt ein schönes Projekt. Aber ich frage mich jetzt ernsthaft, ob du denn noch nie was von diesen Teilen gehört oder gesehen hast, die einen leichten Federdruck auf die Tür ausüben, so daß sich die Türe von selbst schließt. Die gibt´s doch in jedem Baumarkt, und sollten wirklich nicht die Welt kosten. Ich schätz ma 6 Teuro, oder so.

MfG hannoban

Nagut nach so einer Feder hätte ich mal ausschau halten können. Stimmt *g* - Bin ich aber ehrlich nich drauf gekommen. *g*

Ich hätte noch mal kurz ne Frage zur Schaltung, wenn ich die Sache über ein Relais mache wie im Schaltplan. Da muss das ein Relais sein dass bei 0,7V schaltet oder? (sorry für die vielleicht blöde Frage *g*) - oder hab ich da jetzt was missverstanden? (Der Transistor schaltette doch auch bei 0,7 oder?

c ya
Der Tom
