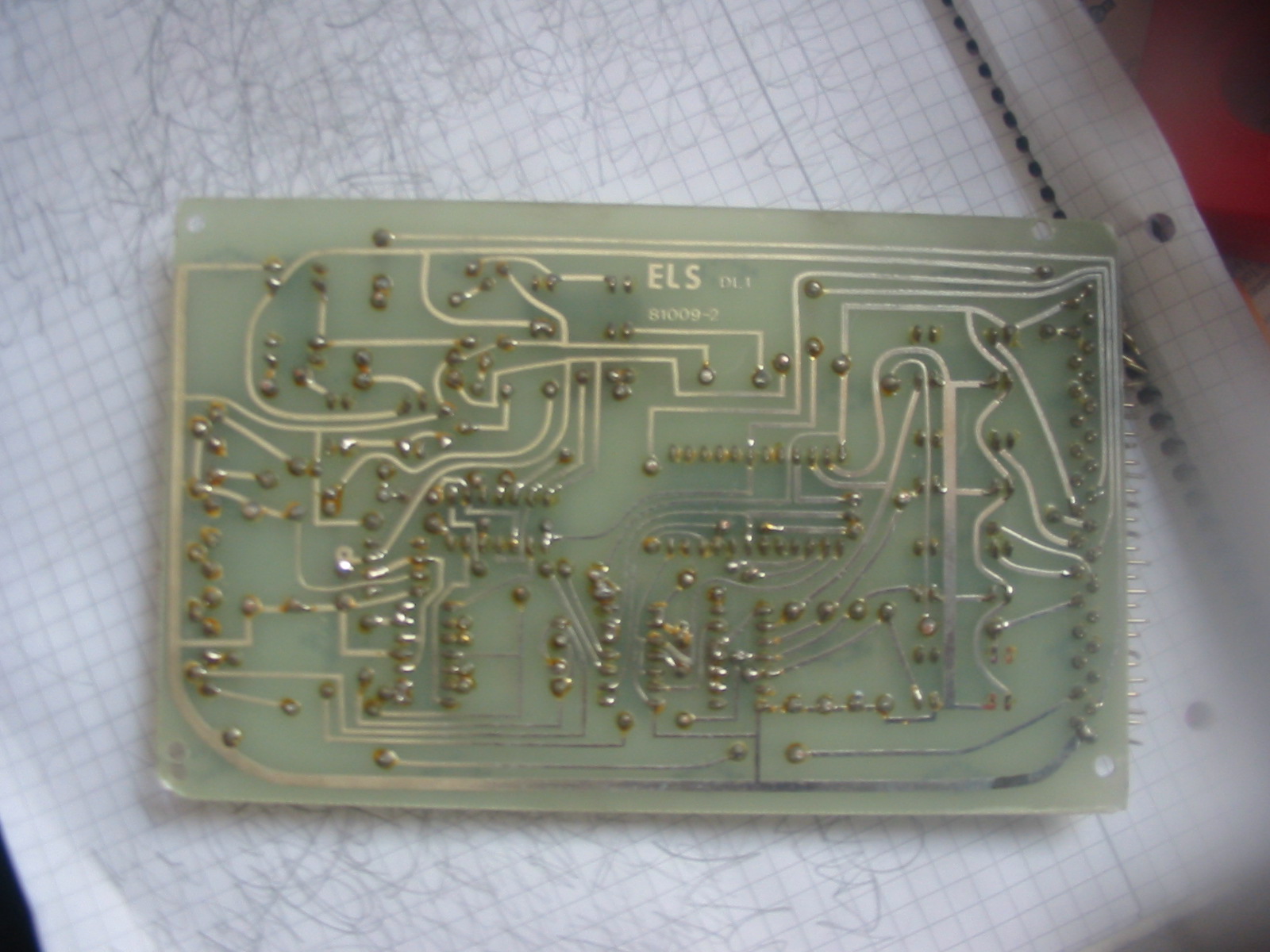

vorne

Uploaded Image: 135-3535_IMG.JPG

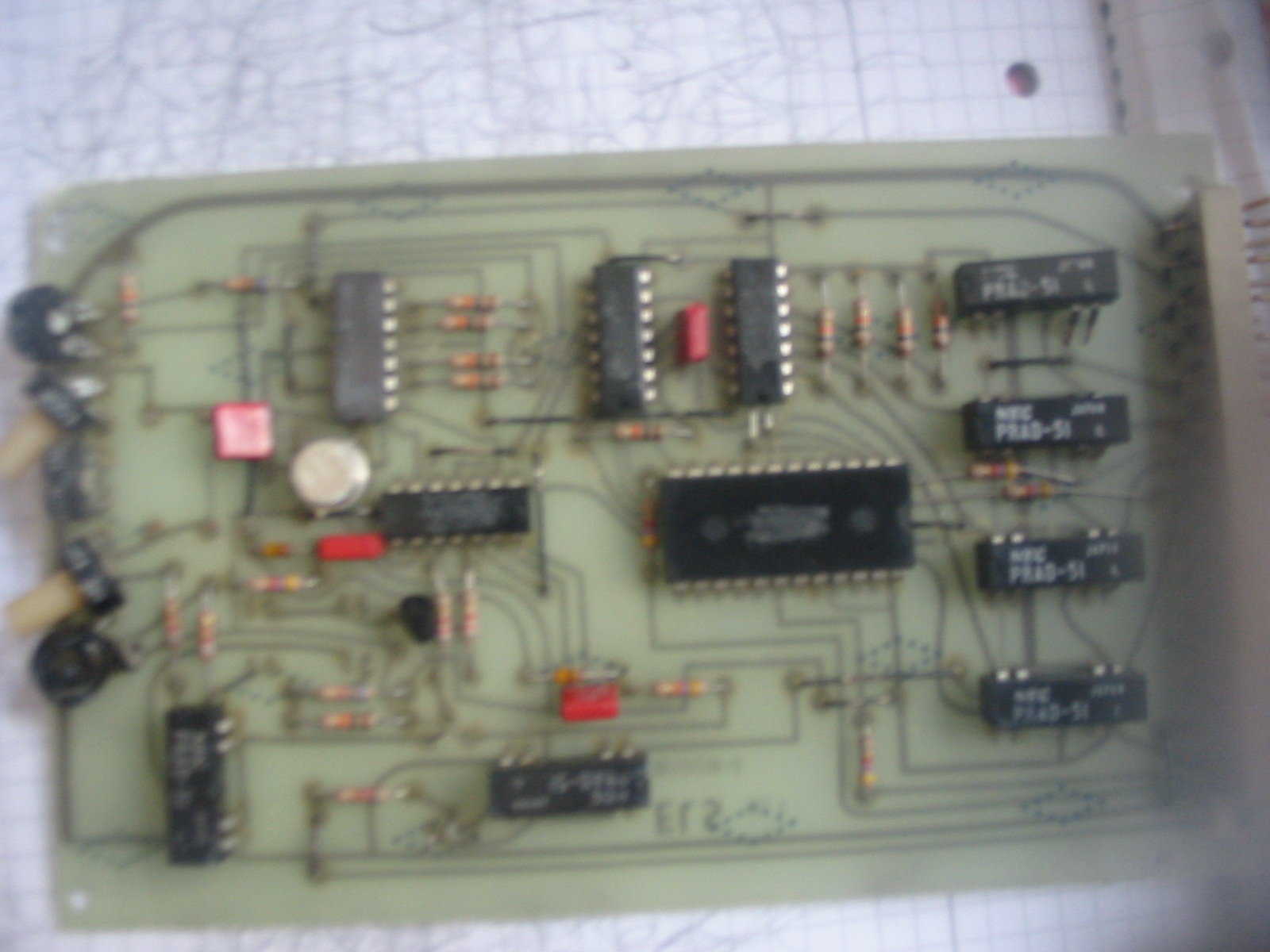

hinten

Uploaded Image: 135-3536_IMG.JPG

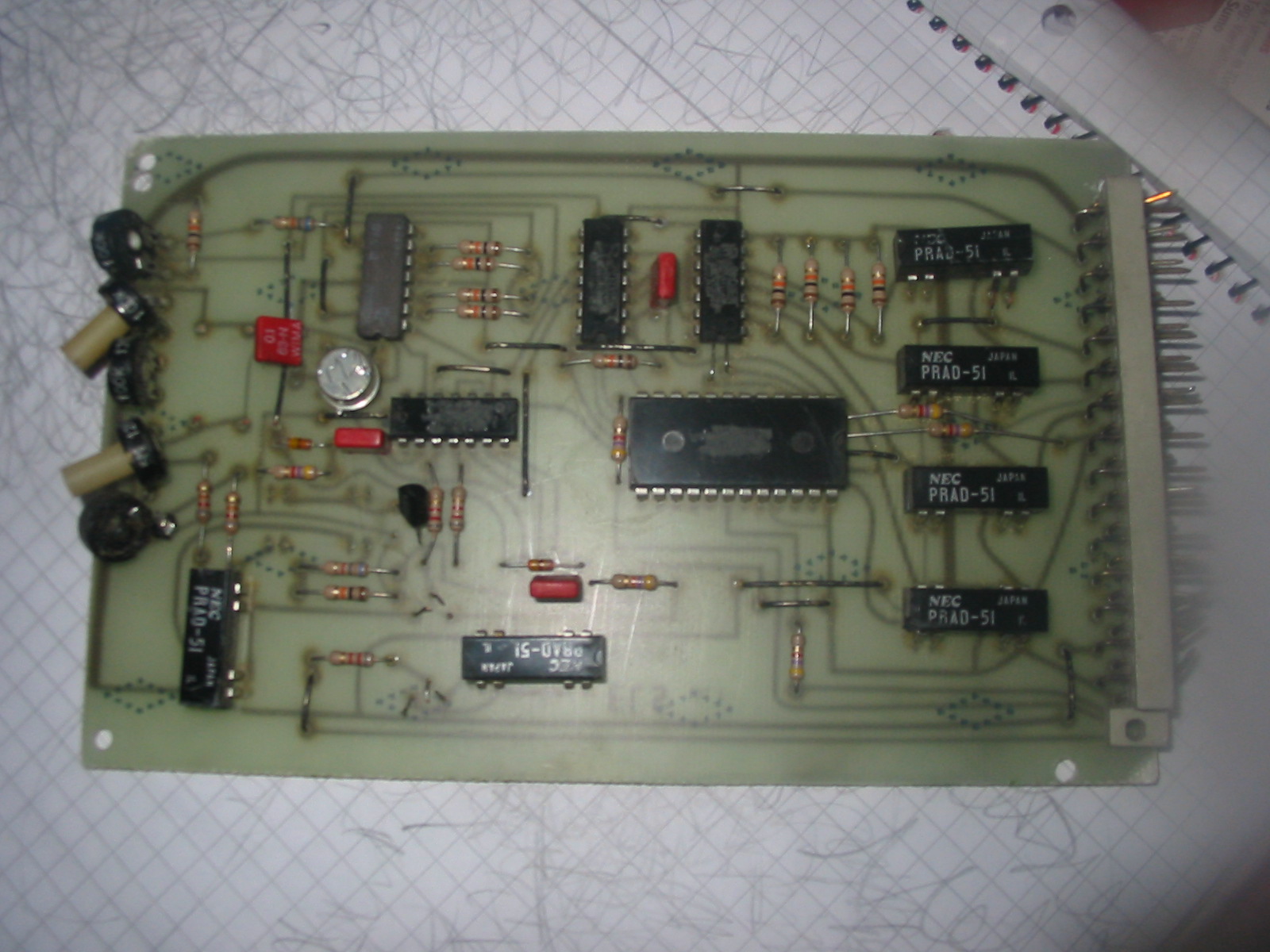

vorne (besser belichtet)



Uploaded Image: 135-3533_IMG.JPG

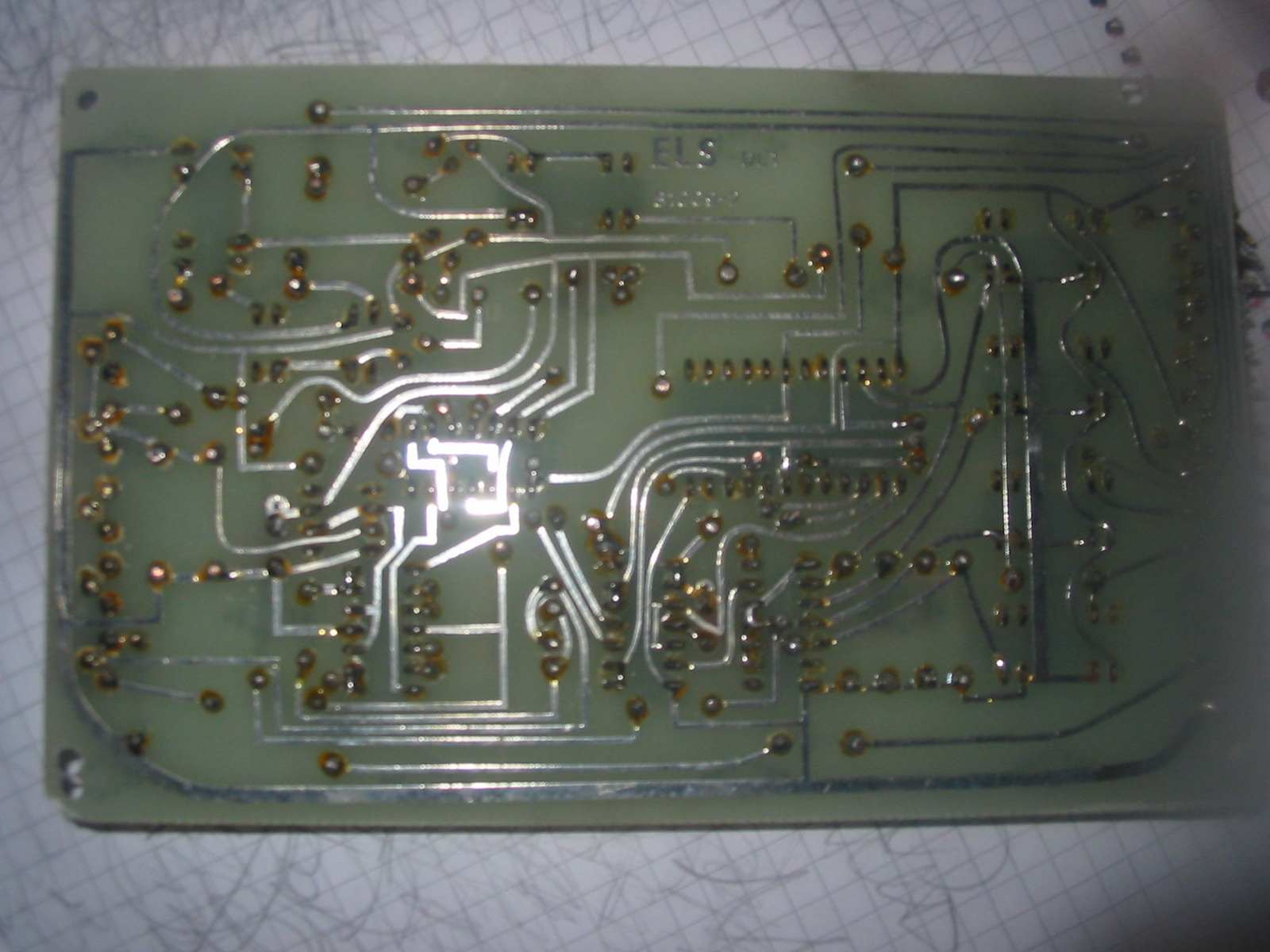

hinten (besser belichtet)

Uploaded Image: 135-3534_IMG.JPG

Die Platine ist auf jedenfall 10 - 25 Jahre alt. Leider kann man die Aufschrift auf dem großen IC nicht erkennen.
Die PRAD-51 ICs könnten Optokoppler sein (vom Aussehen her vermutet)

Könnte eine Regeleinheit für große Industriemaschinen sein. Solche Platinen habe ich mal in Kartons bei einer Firma die in Konkurs ging mitnehmen dürfen. Kann aber super Dinge damit basteln, wegen den Anschlusstiften. Die unbekannten ICs sind Optokoppler. Die Pinbelegung weiß ich allerdings nicht.

_________________
Es ist nicht mein Ziel mit dem Kopf durch die Wand zu gehen, sondern mit den Augen eine Tür zu finden. Also warum kompliziert, wenn’s einfach geht.

Zitat : Benedikt hat am  7 Mai 2003 18:12 geschrieben :

...Die PRAD-51 ICs könnten Optokoppler sein (vom Aussehen her vermutet)...

Zitat : Electronicfox hat am  7 Mai 2003 18:35 geschrieben :

..... Die unbekannten ICs sind Optokoppler. Die Pinbelegung weiß ich allerdings nicht....

Mir sieht das eher nach Reedrelais aus.

Ansonsten:
Wegschmeißen, da ja die Bezeichnungen auf den ICs kunstvoll abgekratzt sind. Das Layout scheint von 1981 zu stammen, entsprechend veraltet dürften die ICs sein.


_________________


Haftungsausschluß:
Bei obigem Beitrag handelt es sich um meine private Meinung.
Rechtsansprüche dürfen aus deren Anwendung nicht abgeleitet werden.
Besonders VDE0100; VDE0550/0551; VDE0700; VDE0711; VDE0860 beachten !

[ Diese Nachricht wurde geändert von: perl am  7 Mai 2003 20:41 ]

Na,ja, okey, danke fuer die Antworten,hat mich halt einfach mal intressiert
