Transistor Gespiegelt??? Problem bei Gitarreneffektschaltung...
Suche nach: transistor (12335) |
|
|
|
|
BID = 390461
DamienEscobar
Neu hier
Beiträge: 32
Wohnort: Düsseldorf
|
|
Guten tag!!
Ich seh hier gerad den schaltplan zu der distortion schaltung für meine e-gitarre und muss mit erstaunen feststellen dass der rechte transistor der 2N3906er entweder "gespiegelt" oder falschrum eingezeichnet ist!? Wie rum muss der denn?? Oder hab ich ein brett vor dem kopf........
_________________
MfG Damien
Nur wer erwachsen wird und ein Kind bleibt ist ein Mensch.
Erich Kästner |
|
BID = 390465
Otiffany
Urgestein
Beiträge: 13779
Wohnort: 37081 Göttingen
|
|
Hi,
wenn Du das Brett wegnimmst, dann stimmt wieder Alles.
Gruß
Peter |
|
BID = 390468
DamienEscobar
Neu hier
Beiträge: 32
Wohnort: Düsseldorf
|
Mh is ja auch schon spät.......
Hab den gerad im Eagle nachgebaut und bin beim einfügen der transistoren auf diese wurschteligkeit gestossen........
Lirum larum also schaltplan so lassen und zu dem gate des rechten transis die verbindung zwischen den 470k und den 0.01uf kondensator herstellen...???
_________________
MfG Damien
Nur wer erwachsen wird und ein Kind bleibt ist ein Mensch.
Erich Kästner
|
BID = 390470
Esko
Stammposter
Beiträge: 465
Wohnort: Cadolzburg
|
ist zwar schon spät, aber trotzdem: soweit ich des überblick müsste der schaltplan schon so stimmen. ist eben ein extrem schlecht gebauter verstärker = verzerrer
|
BID = 390479
Ltof
Inventar
Beiträge: 9386
Wohnort: Hommingberg
|
Zitat :
DamienEscobar hat am 4 Dez 2006 00:02 geschrieben :
|
Oder hab ich ein brett vor dem kopf........
|
anscheinend...

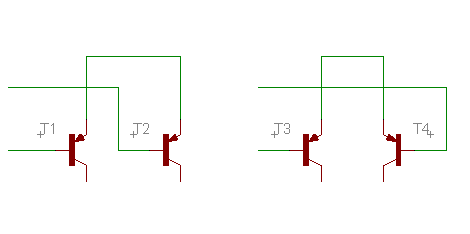

Funktional ist das doch egal, ob der Transistor im Schaltplan gespiegelt oder nicht dargestellt ist. In Eagle lassen sich die Bauteile auch spiegeln (siehe unten).
Übrigens: ein bipolarer Transistor hat kein Gate!
Gruß,
Ltof
_________________
„Schreibe nichts der Böswilligkeit zu, was durch Dummheit hinreichend erklärbar ist.“
(Hanlon’s Razor)
[ Diese Nachricht wurde geändert von: Ltof am 4 Dez 2006 9:29 ]
|
BID = 390596
-
Gerade angekommen
Beiträge: 5
|
Zitat : Ltof hat am 4 Dez 2006 09:29 geschrieben :
| | Übrigens: ein bipolarer Transistor hat kein Gate! |
Und in einem IGBT tragen nicht beide Ladungsträgerarten bei. Oder doch?
|
BID = 390619
DamienEscobar
Neu hier
Beiträge: 32
Wohnort: Düsseldorf
|
Kein Gate und man kann spiegeln.....mh dann danke ich und habe nichts gesagt!!!
_________________
MfG Damien
Nur wer erwachsen wird und ein Kind bleibt ist ein Mensch.
Erich Kästner
|
